手扶式凿毛机的装置!

手扶式凿毛机的机头与缸体用螺纹连接,在保证缸体与机头螺纹连接不松动时才用对顶螺母放松办法。

手扶式凿毛机的装置

1、手扶式凿毛机的气缸体

气缸体由内外缸体组成,内缸体19外圆柱面上铣有8条轴向槽,经过径向孔与气缸相连,并且与外缸体18之间形成气道,气道I有4条,每条气道后面有F空与配气装置链接。

2、手扶式凿毛机的配气装置

配气室由阀盖10,阀片12,阀套13、阀片滑轴11组成。

3、手扶式凿毛机启动装置

启动装置由锥形节气阀、进气管组成,这种启动结构简单,操作方便,旋转进气阀取得相应的进气量满足凿毛机多种状况下的使用,将进气柄与把手结合在一起,进而减轻了整体的重量。

4、机头部分

机头部分由:机头3、钎杆1、锁紧螺母6、钎杆固定销子4、密封圈2、5机缓冲垫7组成。

手扶式凿毛机的机头与缸体用螺纹连接,在保证缸体与机头螺纹连接不松动时才用对顶螺母放松办法。

为了防止阀片与阀套的密封不好造成活塞没有足够高的气压造成机头的撞坏,通常情况下设置橡胶缓冲带。

手扶式凿毛机钎杆固定采用开口弹簧固定销。

手扶式凿毛机的钎具一般有两种,一种是由镶嵌硬质合金头的整根钢材制成的。这种情况下的手扶式凿毛机冲击力强,混凝土表面处理深度深。另一种凿毛机的钎头采用五齿球齿型,这种凿毛机稳定,凿毛效率高。

5、润滑装置

手扶式凿毛机的润滑装置是在内缸体与外缸体之间的轴向槽形成的封油槽,油槽两端由气孔与活塞的前后缸相连,通常情况下油槽中注满油,在凿毛机工作中,活塞的前后室气压不同,通过气压差使油槽中的油往气缸的前后室供油,实现润滑活塞与缸体的目的。

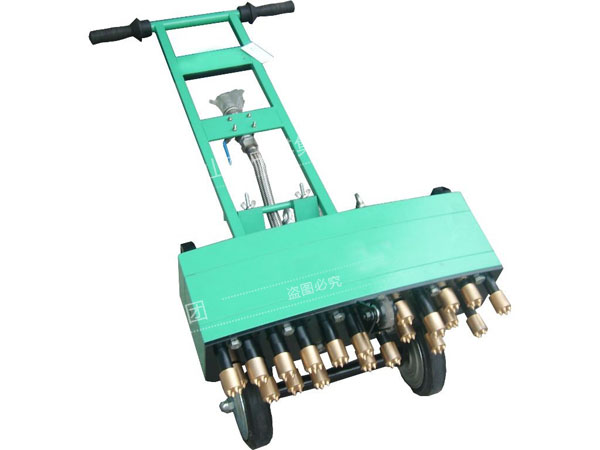

手扶式凿毛机
